O que são tolerâncias dimensionais e por que importam
Tolerância dimensional é a variação máxima permitida em relação a uma medida nominal especificada no desenho técnico. Nenhum processo de fabricação produz uma peça com a dimensão exata, perfeita, indicada no desenho — sempre existe uma variação real, por menor que seja, decorrente do próprio processo de usinagem, do desgaste de ferramenta, da temperatura da peça durante o corte e de uma série de outras variáveis físicas do processo. A tolerância define até onde essa variação pode ir sem comprometer a função da peça.
Uma especificação de tolerância completa normalmente inclui a dimensão nominal (a medida de referência, como “25 mm”), o desvio superior permitido e o desvio inferior permitido (por exemplo, “25 mm +0,05/-0,02”), ou, em notação mais compacta, uma faixa simétrica (como “25 ± 0,05 mm”). Em desenhos técnicos mais completos, também é comum encontrar tolerâncias geométricas (GD&T — Geometric Dimensioning and Tolerancing), que especificam não apenas o tamanho, mas também a forma, orientação e posição de um elemento da peça, como paralelismo entre duas faces ou concentricidade entre dois furos.
Essa distinção entre tolerância dimensional e tolerância geométrica costuma gerar confusão mesmo entre compradores técnicos experientes. Uma peça pode atender perfeitamente à tolerância dimensional especificada — ou seja, cada medida individual está dentro da faixa indicada — e ainda assim falhar em uso, se uma exigência de forma ou posição não tiver sido especificada ou verificada. Um furo pode estar no diâmetro correto, mas fora de posição em relação a uma referência da peça; uma face pode estar na espessura correta, mas fora de paralelismo em relação à face oposta. Por isso, em peças que serão montadas com outros componentes, vale avaliar desde o início do projeto se apenas a tolerância dimensional é suficiente ou se alguma exigência geométrica também precisa constar no desenho.
Entender por que a tolerância importa exige olhar para os dois lados do problema. Uma tolerância mais apertada do que o necessário encarece a peça sem motivo real: exige mais tempo de verificação dimensional, cortes mais lentos e cuidadosos, e em alguns casos operações adicionais de acabamento, tudo isso para atingir uma precisão que a aplicação da peça não exige de fato. Por outro lado, uma tolerância mais larga do que o necessário é ainda mais arriscada, porque o problema só aparece depois que a peça já foi fabricada e entregue: ela pode simplesmente não encaixar no conjunto, gerar folga excessiva em uma junção mecânica, ou comprometer o funcionamento de um equipamento de precisão, levando a um retrabalho que custa muito mais do que a diferença de preço que a tolerância apertada teria representado no orçamento original.
Uma referência amplamente usada na indústria para tolerâncias gerais — ou seja, para dimensões que não exigem uma especificação crítica individual — é a norma ISO 2768, que define classes de tolerância geral (fina, média, grosseira) aplicáveis a dimensões lineares sem necessidade de indicar uma tolerância específica para cada medida do desenho. Usar essa referência para as dimensões não críticas da peça, e reservar tolerâncias específicas apenas para os pontos que realmente exigem precisão, é uma prática que simplifica o desenho técnico sem comprometer a qualidade onde ela importa.
Os principais motivos pelos quais a tolerância dimensional merece atenção específica em cada projeto incluem:
- Encaixe mecânico entre componentes, especialmente em montagens que envolvem peças de diferentes fornecedores ou processos de fabricação.
- Funcionamento de conjuntos móveis, onde folga excessiva ou insuficiente pode comprometer o movimento relativo entre peças.
- Vedação e estanqueidade, em aplicações onde a peça precisa manter contato uniforme com outro componente para evitar vazamento.
- Repetibilidade em produção seriada, já que um desvio de tolerância em uma única peça pode ser tolerável isoladamente, mas se repete e se acumula ao longo de um lote inteiro.

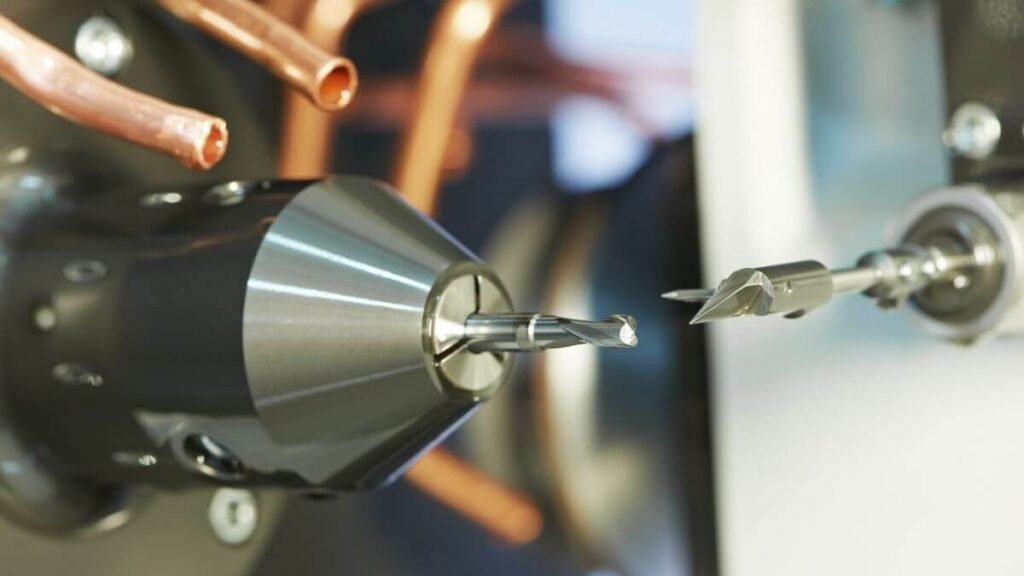

Tolerâncias típicas por processo (CNC, convencional)
A tolerância que um processo de usinagem consegue atingir depende diretamente do processo escolhido, da rigidez da máquina, da geometria da peça e do material usinado. Como referência geral — e não como uma garantia fixa aplicável a qualquer peça, já que a tolerância real alcançável sempre depende da análise do caso específico — é possível estabelecer faixas típicas associadas a cada processo.
A tabela abaixo apresenta faixas de referência comumente observadas na indústria de usinagem para diferentes processos, úteis como ponto de partida ao especificar um desenho técnico:
| Processo | Faixa de tolerância típica de referência | Observação |
|---|---|---|
| Usinagem CNC (torneamento e fresamento) | Aproximadamente ±0,02 mm a ±0,1 mm, conforme a operação | Permite tolerâncias mais apertadas de forma consistente entre peças do mesmo lote |
| Usinagem convencional | Aproximadamente ±0,1 mm a ±0,3 mm | Mais indicada para peças simples ou tolerância menos crítica |
| Retificação (acabamento de precisão) | Aproximadamente ±0,005 mm a ±0,02 mm | Operação adicional usada quando a tolerância exigida é mais apertada do que a usinagem convencional ou CNC consegue atingir isoladamente |
A usinagem CNC consegue atingir tolerâncias mais apertadas de forma consistente porque o controle numérico elimina grande parte da variação associada à habilidade manual do operador, repetindo o mesmo movimento programado com alta precisão em cada peça do lote. Isso é particularmente relevante em peças que exigem tolerância apertada em múltiplos pontos simultaneamente, ou em lotes onde a consistência entre a primeira e a última peça precisa ser mantida. Para entender melhor como esse processo funciona na prática e em que situações ele é a escolha mais indicada, vale consultar nosso conteúdo completo sobre torno CNC, que detalha o funcionamento do processo e quando vale a pena optar por ele em vez de terceirizar para um processo diferente.
A usinagem convencional, por sua vez, ainda tem espaço em peças onde a tolerância exigida não justifica o tempo de programação de uma máquina CNC — tipicamente peças simples, produzidas em unidades isoladas, sem exigência de repetibilidade entre múltiplas unidades. Vale lembrar que a tolerância alcançável em usinagem convencional depende fortemente da habilidade do operador e da rigidez da máquina utilizada, o que introduz mais variabilidade entre peças do que um processo CNC equivalente.
Quando a tolerância exigida é mais apertada do que a usinagem CNC consegue entregar isoladamente — algo relativamente raro, mas que acontece em aplicações de altíssima precisão — uma operação complementar de retificação pode ser necessária para atingir o acabamento e a tolerância final especificados. Essa combinação de processos, usinagem seguida de retificação, é uma prática comum quando a tolerância exigida está no limite superior de precisão da indústria.
Vale destacar que a tolerância alcançável também depende do material da peça, já que materiais de usinabilidade mais difícil — como alguns inoxidáveis — podem exigir parâmetros de corte mais conservadores para manter a mesma precisão dimensional conseguida com mais facilidade em um material de usinabilidade mais simples.
Também vale considerar a geometria da peça ao avaliar qual faixa de tolerância é realisticamente alcançável. Paredes finas, furos profundos em relação ao diâmetro, ou cavidades internas de difícil acesso para a ferramenta de corte tendem a apresentar maior variação dimensional do que uma geometria mais simples e rígida, mesmo dentro do mesmo processo e do mesmo material. Por isso, ao revisar um desenho técnico, vale observar não apenas a tolerância numérica especificada, mas também se a geometria da peça é compatível com o nível de precisão pedido — um ponto que nem sempre é óbvio para quem está projetando sem experiência direta em processos de usinagem.
Como especificar tolerância corretamente no desenho técnico
Especificar tolerância corretamente no desenho técnico é uma das formas mais diretas de evitar retrabalho e garantir que o orçamento recebido reflita o custo real do que está sendo pedido. Algumas práticas ajudam a tornar essa especificação mais clara e mais eficiente, tanto para quem projeta quanto para quem usina a peça:
- Aplicar tolerância apertada apenas onde ela é funcionalmente necessária, como em encaixes críticos, superfícies de vedação ou pontos de contato com outros componentes, em vez de especificar a mesma precisão em toda a geometria da peça.
- Usar uma referência de tolerância geral, como a ISO 2768, para as dimensões que não exigem controle individual, simplificando o desenho sem abrir mão de precisão onde ela importa.
- Indicar claramente a dimensão nominal e os desvios permitidos (superior e inferior), evitando ambiguidade sobre qual é a medida de referência e qual é a variação aceitável.
- Especificar tolerâncias geométricas (GD&T) quando a forma, orientação ou posição de um elemento for tão importante quanto seu tamanho, especialmente em peças que serão montadas com outros componentes.
- Indicar separadamente o acabamento superficial exigido, já que esse requisito é frequentemente confundido com tolerância dimensional, mas envolve considerações de processo diferentes.
Revisar a especificação considerando o material escolhido, já que a usinabilidade do material influencia diretamente a tolerância alcançável de forma consistente e economicamente viável. Esse tipo de interação entre material e processo está detalhado no nosso conteúdo sobre materiais para usinagem, que compara aço, alumínio e inox e ajuda a entender como cada material se comporta durante o processo de fabricação.
Um erro comum, especialmente em desenhos herdados de projetos anteriores ou copiados de catálogos genéricos, é aplicar uma tolerância apertada uniforme a toda a peça, sem distinguir entre as dimensões que realmente precisam dessa precisão e as que não precisam. Esse tipo de especificação encarece o orçamento desnecessariamente, porque o fornecedor precisa tratar a peça inteira com o nível de cuidado exigido pelo ponto mais crítico, mesmo que a maior parte da geometria pudesse ser produzida com uma tolerância geral mais larga.
Outro erro recorrente é a ausência completa de especificação de tolerância em parte do desenho, deixando a interpretação a critério do fornecedor. Isso cria um risco em ambas as direções: o fornecedor pode aplicar uma tolerância mais larga do que o necessário, gerando uma peça que não atende à aplicação, ou pode aplicar uma tolerância mais apertada por precaução, encarecendo o orçamento sem necessidade. Especificar explicitamente, mesmo que seja apenas “conforme ISO 2768, classe média” para as dimensões não críticas, elimina essa ambiguidade e permite que o orçamento seja calculado com base no que realmente será entregue.
Vale também considerar o momento em que a revisão de tolerância acontece dentro do ciclo de desenvolvimento do projeto. Revisar a especificação de tolerância ainda na fase de desenho, antes de enviar para orçamento, permite ajustes com muito mais liberdade do que tentar negociar tolerância depois que a proposta já foi formalizada com base em uma especificação mais rígida do que o necessário.
